EVA发泡改性：鞋材中底到瑜伽垫，制造商可以生产出柔软且耐用的轻便发泡产品
通过茂金属催化技术可以为EVA (乙烯醋酸乙烯酯) 发泡产品提供优异的机械性能和弹性。这些具有不同熔融指数和密度的创新型聚合物改性剂可适应多种发泡加工工艺，并在保持鞋材性能的同时穿着更轻便。

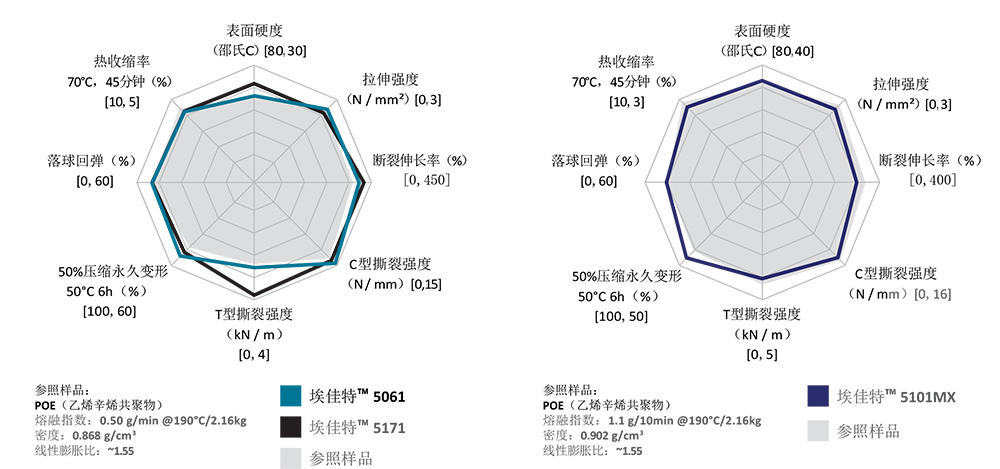

出色的发泡性能：与参照的改性剂对比中，埃佳特™ 5061，埃佳特™ 5171（左图）和埃佳特™ 5101 MX（右图）在关键特性（如压缩永久变形，表面硬度和断裂伸长率） 表现出优异的性能。
| 成分 | phr |
| EVA (28%VA) | 70 |
| 埃佳特或参照样品 | 30 |
| 特性 | 埃佳特™ 5061 | 埃佳特™ 5101MX | 埃佳特™ 5171 | 埃佳特™ 5371 | 测试方法基于 |
| 熔融指数, 190°C/2.16 kg g/10 min | 0.5 | 1.1 | 1 | 5 | ASTM D1238 |
| 密度g/cm3 | 0.868 | 0.9 | 0.868 | 0.868 | ASTM D1505 |
| 熔融峰值温度℃(℉) | 54 (129) | 94 (200) | 55.2 (131) | 57.7 (136) | 埃克森美孚方法 |
| 维卡软化温度℃(℉) | 55.8 (132) | 91.2 (196) | 54.2 (130) | 503 (122) | 埃克森美孚方法 |
| 硬度(邵氏A/D) | 70A | 39D | 70A | 68A | 埃克森美孚方法 |
| 拉伸应力MPa (psi) | >10 (>1500) | >28 (>4100) | >7.8 (>1100) | >55 (>760) | 埃克森美孚方法 |
| 断裂伸长率% | >800 | >800 | >800 | >800 | 埃克森美孚方法 |
中文
English
